新式叠层功率电感选型误区

“额外电流” --新式叠层功率电感选型的误区
    1. 叠层功率电感（铁氧体大电流电感）到底是大概依照叠层的常规规范温升电流作为额外电流还是大概依照功率电感常规？
    叠层功率电感（铁氧体大电流电感）作为功率电感的一种新发展起来的商品，其在电路中作业承受的实践作业电流比常规的叠层高频信号用滤波电感会大得多.这种大电流作业条件下作业,需求功率电感自身不会跟着电流的添加或削减发作过早饱满然后致使电感量下降过大形成电感功能恶化。叠层功率电感作为功率电感运用DC-DC以及AC-DC等开关电源电路作为储能和滤波运用，其自身不只要考量电感在电路中发热量随电流改变的状况，一起也要考量其动态电感量随电流改变的状况，然后保证功率电感在电路作业时不会由于在电路作业电流规模内呈现饱满。依据如上缘由新式叠层功率电感其额外电流大概依照传统绕线型功率电感的常规规范界说其额外电流(即功率电感的额外电流取饱满电流Isat和温升电流Irms两者中较小的一个为规范)。
    以下还是以2520系列中的4.7uH叠层功率电感为例比照阐明业界当前对电感器额外电流Irat、饱满电流Isat以及温升电流Irms标识状况。

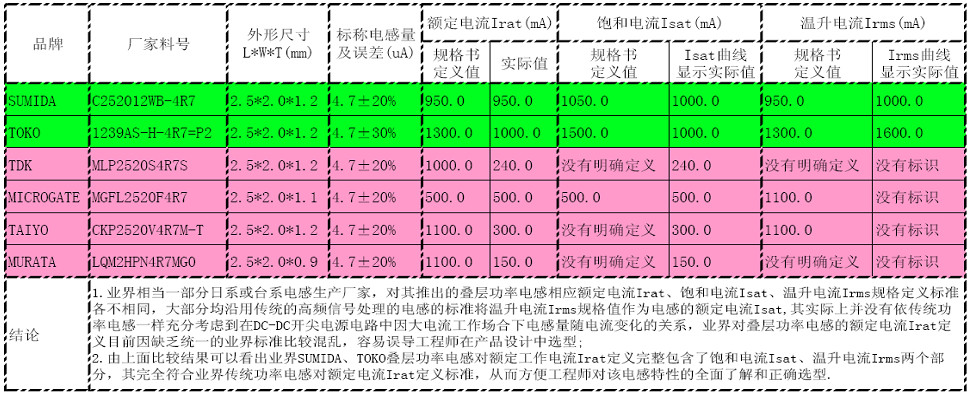

    叠层功率电感（铁氧体大电流电感）参数比对表：

    2. 现状会误导工程师选型，发生危险；
    当前有相当部分叠层功率电感生产厂家对其商品额外电流规范都是沿袭传统信号滤波处置用叠层电感额外电流规范来界说，其依据电感的温升电流值来界说其额外作业电流。这种状况下商品设计工程师往往会依照传统功率电感选型经历并依据供应商电感规范书上界说的额外电流值来衡量其实践电路中的额外作业电流，这样一来很可能会致使因电感饱满电流低于电路的实践作业电流，会存在如下危险：
    A). 电感实践作业时因电流过大致使饱满，致使电感量下降起伏过大形成电流纹波超出后级电路最大答应规范规模形成电路搅扰，然后无法正常作业乃至损坏；
    B).电路中实践作业电流超越电感的饱满电流有可能会因电感饱满电感量下降发生机械或电子噪音；
    C).电路中实践作业电流超越电感的饱满电流会致使因电感饱满，其电感量下降致使电源带负载时输出电压&电流不稳定，形成其它单元电路系统死机等不稳定反常景象;
    D).电感额外电流（包括饱满和温升电流）挑选余量缺乏会致使其作业时表面温度过高、整机功率下降、加快电感自身或整机老化使其寿数缩短.

 以上文章由东莞市福鹰电子有限公司提供，了解更，请点击电感线圈
2014-4-30
