SUMIDA叠层功率电感特性说明

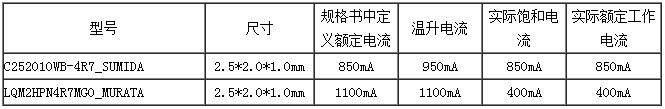

深圳SUMIDA叠层功率电感，是适应当时数码商品全体开展朝简便、超薄、电池续航时间长这种趋势而推出的一种新商品。其实我们都知道叠层电感，由于他选用一体成型，全自动化大规模出产，所以有着电气性能安稳以及具有杰出的抗弯、抗摔、抗剪等物理特性，加之其价格便宜等方面的优势，所以各大电感元器材品牌都力争上游推出了相似商品，如村田LQM系列；太诱MLCI系列；TDK MLP系列；顺络MPL系列；TOKO DFE系列；日立HSLI系列，此外还有麦捷等台系电感出产厂家也相继推出了同类商品。已然竞争对手树立，SUMIDA的这款商品有啥优势呢？其实在外形尺度上，我们的定位都是相同的，但在电流-电感量的动态改变电气特征方面，SUMIDA跟其他一切的同行竟争对手的商品有着天壤之别。首要，依照功率电感界说：一个电感的额外电流应该是在饱和电流Isat（即电感在叠加电流的过程中，电感量降低到初始静态感量的70%时的直流电流值）和温升电流（即电感在叠加电流过程中本体发热，当电感本体温度减去环境温度为40度时，电感本体流过的直流电流值）之间取小的电流值。SUMIDA的电感在标准书上会把温升电流（lrms)和饱和电流(lsat)很清楚地标示以方便R&D商品规划时器材选型参阅。其他品牌的叠层功率电感只标示温升电流，要知道它的饱和电流就只能从电流-电感量曲线图里进行大概查询或许需求打电话给原厂讨取，但其温升电流跟饱和电流相差非常大。举个比如，以下是SUMIDA C252010WB-4R7和村田LQM2HPN4R7MGO作比照，请看附件里的标准书：

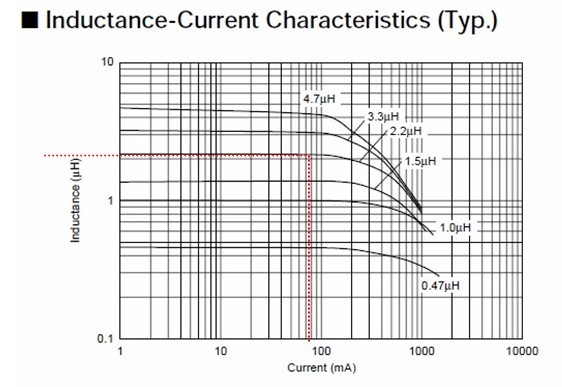

（LQM2HPN4R7MGO的饱和电流从以下曲线图得出结果）
如上能够很明显看出，村田的这款电感其实践饱和电流大概只有400毫安左右！再比照其他品牌的功率电感商品（包含TDK）都相同或多或少存在相似电感额外作业电流虚标的表象，像这类电感因饱和电流太低，在实践电路中作业时由于电源负载改变或其它要素致使电感中的电流改变起伏较大时，电感量会跟着电流的改变呈现一种极不安稳的状况，为此，这种传统的叠层功率电感只能勉强应用于手机降压电路里的作业电流很低的场合作为滤波的功能运用。并且，电感饱和电流虚标的表象很简单误导规划师对功率电感器材的选型作业，由于大多数计划公司对电感器材选型时只参阅标准书界说的额外电流值，通常由于其忽略或许缺少有关电感的饱和和温升电流测验设备等而不会对电感自身作动态测验。比方说，规划师将村田的这颗电感选用在手机的DC-DC的升压或降压电路上，依MURATA标准书中界说该电路的实践作业电流是1100毫安，电感量是4.7uH。当手机作业时，流过电感的实践作业电流是600毫安，由于已超越该电感的实践饱和电流标准值，这时候该电感量会迅速衰减，依照以上曲线，对应的感量会跌到约1.2uH，这就适当于是一个1uH的电感在作业，电感量的降低将会发生较大纹波电流干扰到全体或许部分的电路会形成电路作业的不安稳甚至因电路中电感量不足致使纹波电流过大形成后级电路损坏、发生噪音等反常。所以，当整机呈现这些不安稳的状况时，客户并不一定会置疑到是由于电感自身动态作业电感量降低过大形成，而会把缘由归咎于全体电路的匹配疑问，然后误导客户选型形成不必要的工时或成本丢失。而SUMIDA的这款叠层功率电感，饱和电流到达850毫安，其与标准书中电感量-电流测验曲线彻底相符合，不存在任何虚标等疑问。如果比照TDK的VLS252010E的传统绕线功率电感各项参数SUMIDA这款商品彻底匹配，彻底能够完成PIN to PIN代替需求。如今暂时SUMIDA的这系列商品最小尺度是201610，但1608新标准尺度的商品将会在一个月内推出。由于传统绕线电感业界最小尺度能做到2016，所以SUMIDA 1608系列的叠层功率电感推出，将会有着更大的优势，这对数码商品的计划公司和芯片规划公司也是非常好的音讯。
深圳SUMIDA叠层功率电感，是适应当时数码商品全体开展朝简便、超薄、电池续航时间长这种趋势而推出的一种新商品。其实我们都知道叠层电感，由于他选用一体成型，全自动化大规模出产，所以有着电气性能安稳以及具有杰出的抗弯、抗摔、抗剪等物理特性，加之其价格便宜等方面的优势，所以各大电感元器材品牌都力争上游推出了相似商品，如村田LQM系列；太诱MLCI系列；TDK MLP系列；顺络MPL系列；TOKO DFE系列；日立HSLI系列，此外还有麦捷等台系电感出产厂家也相继推出了同类商品。已然竞争对手树立，SUMIDA的这款商品有啥优势呢？其实在外形尺度上，我们的定位都是相同的，但在电流-电感量的动态改变电气特征方面，SUMIDA跟其他一切的同行竟争对手的商品有着天壤之别。首要，依照功率电感界说：一个电感的额外电流应该是在饱和电流Isat（即电感在叠加电流的过程中，电感量降低到初始静态感量的70%时的直流电流值）和温升电流（即电感在叠加电流过程中本体发热，当电感本体温度减去环境温度为40度时，电感本体流过的直流电流值）之间取小的电流值。SUMIDA的电感在标准书上会把温升电流（lrms)和饱和电流(lsat)很清楚地标示以方便R&D商品规划时器材选型参阅。其他品牌的叠层功率电感只标示温升电流，要知道它的饱和电流就只能从电流-电感量曲线图里进行大概查询或许需求打电话给原厂讨取，但其温升电流跟饱和电流相差非常大。举个比如，以下是SUMIDA C252010WB-4R7和村田LQM2HPN4R7MGO作比照，请看附件里的标准书：
（LQM2HPN4R7MGO的饱和电流从以下曲线图得出结果）
如上能够很明显看出，村田的这款电感其实践饱和电流大概只有400毫安左右！再比照其他品牌的功率电感商品（包含TDK）都相同或多或少存在相似电感额外作业电流虚标的表象，像这类电感因饱和电流太低，在实践电路中作业时由于电源负载改变或其它要素致使电感中的电流改变起伏较大时，电感量会跟着电流的改变呈现一种极不安稳的状况，为此，这种传统的叠层功率电感只能勉强应用于手机降压电路里的作业电流很低的场合作为滤波的功能运用。并且，电感饱和电流虚标的表象很简单误导规划师对功率电感器材的选型作业，由于大多数计划公司对电感器材选型时只参阅标准书界说的额外电流值，通常由于其忽略或许缺少有关电感的饱和和温升电流测验设备等而不会对电感自身作动态测验。比方说，规划师将村田的这颗电感选用在手机的DC-DC的升压或降压电路上，依MURATA标准书中界说该电路的实践作业电流是1100毫安，电感量是4.7uH。当手机作业时，流过电感的实践作业电流是600毫安，由于已超越该电感的实践饱和电流标准值，这时候该电感量会迅速衰减，依照以上曲线，对应的感量会跌到约1.2uH，这就适当于是一个1uH的电感在作业，电感量的降低将会发生较大纹波电流干扰到全体或许部分的电路会形成电路作业的不安稳甚至因电路中电感量不足致使纹波电流过大形成后级电路损坏、发生噪音等反常。所以，当整机呈现这些不安稳的状况时，客户并不一定会置疑到是由于电感自身动态作业电感量降低过大形成，而会把缘由归咎于全体电路的匹配疑问，然后误导客户选型形成不必要的工时或成本丢失。而SUMIDA的这款叠层功率电感，饱和电流到达850毫安，其与标准书中电感量-电流测验曲线彻底相符合，不存在任何虚标等疑问。如果比照TDK的VLS252010E的传统绕线功率电感各项参数SUMIDA这款商品彻底匹配，彻底能够完成PIN to PIN代替需求。如今暂时SUMIDA的这系列商品最小尺度是201610，但1608新标准尺度的商品将会在一个月内推出。由于传统绕线电感业界最小尺度能做到2016，所以SUMIDA 1608系列的叠层功率电感推出，将会有着更大的优势，这对数码商品的计划公司和芯片规划公司也是非常好的音讯。
