如何正确选择变频器辅件进线和输出电抗器


我们知道变频器常在各种不同的电气环境下使用，如果不采取适时的保护措施，变频器运行的稳定性和可靠性肯定会有些影响。

    通过调查，发现适当选配电抗器与变频器配套使用，可以较好地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。因此如何正确选择变频器辅件——进出线电抗器是十分必要的。


    一、关于福鹰电子变频器进线电抗器的选择问题

    1.阻抗电压降：阻抗电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。通常选择阻抗电压降在2-4%左右。

    2.电感量的选择：电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的阻抗电压降的变化，从而引起故障。而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。选择了额定交流电流与阻抗电压降也就确定了电感量。

    3.额定交流电流的选择：额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。即输入电抗器实际流过的电流是变频器的输入电流。

    二、关于东莞福鹰电子变频器输出电抗器的选择问题

    1.阻抗电压降：阻抗电压降是指XHz时，对应实际额定电流时电抗器线圈两端的实际电压降。通常选择阻抗电压降在1-4%左右。

    2.电感量的选择：电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化引起故障。而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。输出电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定，再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。

    3.对应额定电流的电感量与电缆长度：电缆长度额定输出电流电感量。

4.额定交流电流的选择：额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。即输出电抗器实际流过的电流是变频器电机负载的输出电流。

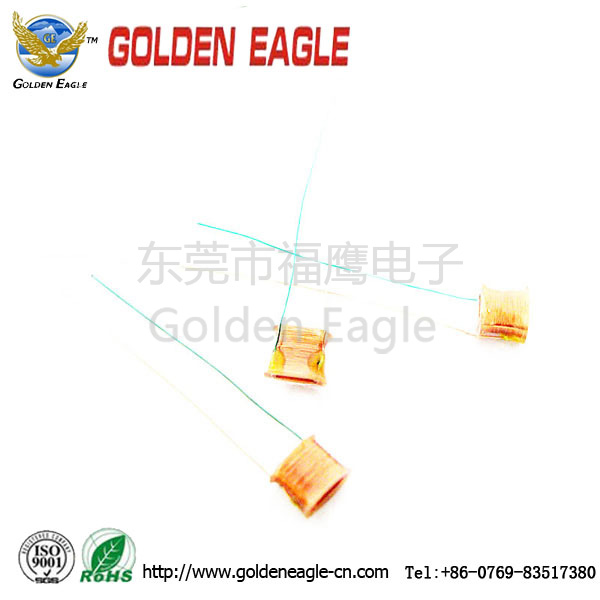

以上文章由东莞市福鹰电子有限公司提供，想了解更多？请点击电感线圈
2014-3-5
