当前位置：首页 > 公司新闻空心线圈的设计

空心线圈是指以空气为介质的线圈。下面介绍单层空心线圈线圈和多层空心线圈线圈的设计计算方法。

1.单层线图的计算

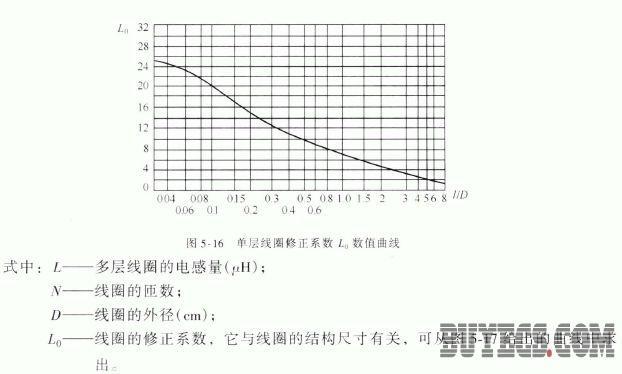

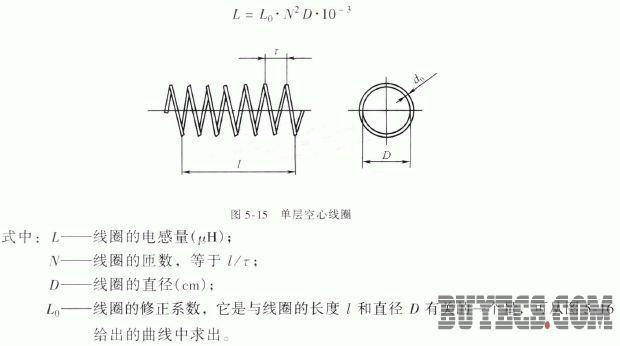

单层线圈的结构如图5-15 所示。单层线圈的电感量可由下式计算:

2. 多层线图的计算

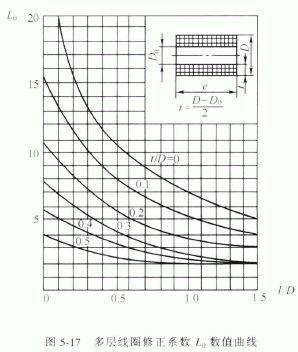

多层线圈电感量的计算与线圈的绕法无关，因此蜂房式线圈也可按下式计算:

3. 分布电容的计算
线圈的分布电容与线圈绕制的类型和结构尺寸等因素有关，它的计算比较困难，介绍单层线圈的分布电容计算方法。

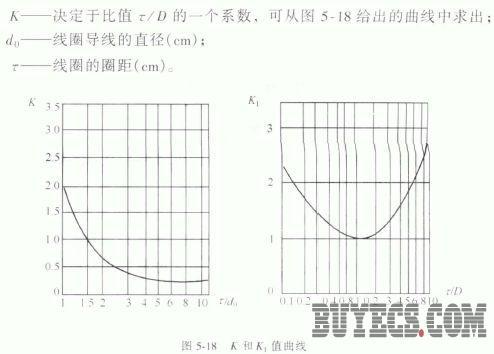

单层线圈的分布电容和线圈的圈数N无关，计算公式如下:

多层线圈的分布电容要比单层线圈的分布电容大得多.最大能达几百皮法。减少分布电容，应选用直径细的导线绕制.并尽可能减小骨架的尺寸。
