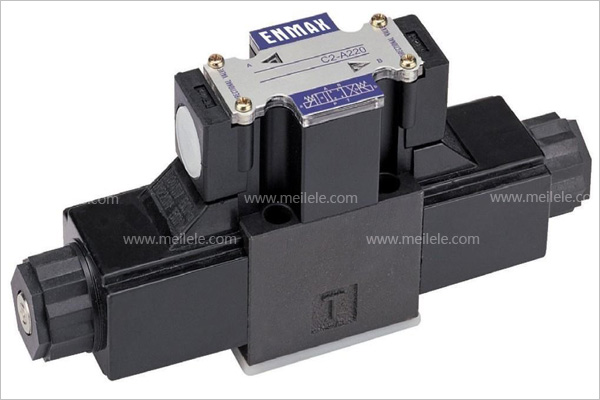

电磁阀线圈在化工出产中运用非常广泛,一般它被用来加装在气动履行机构的气路上,通过控制气路的通断来控制阀门的开关。今日小编就为咱们介绍一下电磁阀符号详细说明。

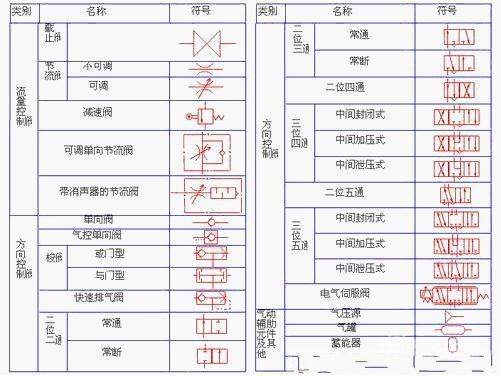

一、电磁阀符号说明

　　从上至下从左到右分别是
　　直动式：两位两通，两位三一般通，两位三一般断。
　　先导式：两位两通，两位三一般通，两位三一般断。
　　两位五通单电控，两位五通双电控。
　　三位五通中封，三位五通中泄，三位五通中压。
二、电磁阀符号详解

　　电磁阀符号是指对电磁阀功用进行描写的示意图，一般运用于气动系统计划及产品标识上，以供气动系统计划人员及电磁阀运用者了解产品功用。

　　在计划过程中，常常需要看气路图。各种电磁阀化身为各自相应的气动符号出现在图纸上，这种标明方法，便是电磁阀符号。
图形符号的含义一般如下：

(1)用方框标明阀的工作方位，有几个方框就标明有几“位”;
(2)方框内的箭头标明油路处于接通情况，但箭头方向不一定标明液流的实践方向;
(3)方框内符号“┻”或“┳”标明该通路不通;
(4)方框外部联接的接口数有几个，就标明几“通”;

(5)一般，阀与系统供油路或气路联接的进油口/进气口用字母p标明;阀与系统回油路/气路连通的回油/回气口用t(有时用o)标明;而阀与履行元件联接的油口/气口用a、b等标明。有时在图形符号上用l标明泄漏油口;
(6)换向阀都有两个或两个以上的工作方位，其间一个为常态位，即阀芯未受到操作力时地点的方位。图形符号中的中位是三位阀的常态位。运用弹簧复位的二位阀则以挨近弹簧的方框内的通路情况为其常态位。制造系统图时，油路/气路一般应联接在换向阀的常态位上。

电磁阀类型对照表

国内电磁阀系列代号：ZC
1、防爆型用“F”不是防爆不标明
2、常闭不标明;常开用“K”;自坚持用“Z”
3、直动式用“0”;分步直动式用“3”;先导式用“5”;快速急迫堵截“Q”
4、内螺纹用“1”;外螺纹用“2”;法兰用“8”;焊接用“6”;卡套用“9”
5、公称通径大小mm
6、真空用“Y”中低压0～6.4Mpa用“M”高压6.5～99Mpa用“H”超高压100Mpa以上用“G”
7、铸钢用“C”不锈钢用“B”四氟用“P”塑料用“S”
8、带信号反使用“X”带手动用“S”带止回用“D”
二位三通电磁阀标明：
一进一出：防爆用ZCF3/3+其它应有的标明及代号
一进两出：防爆用ZCF3/31+其它应有的标明及代号
两进一出：防爆用ZCF3/32+其它应有的标明及代号
格外提示：
1、电磁阀水平设备,线圈向上最佳,如需垂直设备,定货时说明
2、介质中有杂质,请设备过滤器网30～100目/寸
3、电磁阀如出口压力大于进口压力,阀将反导游通,此刻应在出口设备止回阀
4、公司可专门为你计划特殊需要的电磁阀系列产品

电磁阀类型编制示例：
　　不锈钢内螺纹中高压电磁阀类型编制：(ZC51-15HBX)为不防爆,防爆“F”标明,不防爆不标明
　　ZC51-1HB,ZC51-2HB,ZC51-3HB,ZC51-4HB,ZC51-5HB,ZC51-6HB,ZC51-8HB,ZC51-10HB,ZC51-15HB,ZC51-20HB,ZC51-25HB,ZC51-32HB,ZC51-40HB,ZC51-50HB
　　不锈钢内螺纹高压防爆电磁阀类型编制：
　　ZCF51-1HB,ZCF51-2HB,ZCF51-3HB,ZCF51-4HB,ZCF51-5HB,ZCF51-6HB,ZCF51-8HB,ZCF51-10HB,ZCF51-15HB,ZCF51-20HB,ZCF51-25HB,ZCF51-32HB,ZCF51-40HB,ZCF51-50HB
　　不锈钢法兰式中高压电磁阀类型编制：(ZC58-15HB)为不防爆,防爆“F”标明,不防爆不标明
　　ZC58-15HB,ZC58-20HB,ZC58-25HB,ZC58-32HB,ZC58-40HB,ZC58-50HB,ZC58-65HB,ZC58-80HB,ZC58-100HB,ZC58-125HB,ZC58-150HB,ZC58-200HB,ZC58-250HB,ZC58-300HB
　　不锈钢法兰式高压防爆电磁阀类型编制：
　　ZCF58-15HB,ZCF58-20HB,ZCF58-25HB,ZCF58-32HB,ZCF58-40HB,ZCF58-50HB,ZCF58-65HB,ZCF58-80HB,ZCF58-100HB,ZCF58-125HB,ZCF58-150HB,ZCF58-200HB,ZCF58-250HB,ZCF58-300HB
　　不锈钢内螺纹防爆带信号反响功用电磁阀类型编制：(ZC51-15HBX)为不防爆,防爆“F”标明,不防爆不标明
　　ZCF51-1HBX,ZCF51-2HBX,ZCF51-3HBX,ZCF51-4HBX,ZCF51-5HBX,ZCF51-6HBX,ZCF51-8HBX,ZCF51-10HBX,ZCF51-15HBX,ZCF51-20HBX,ZCF51-25HBX,ZCF51-32HBX,ZCF51-40HBX,ZCF51-50HBX
　　不锈钢法兰式防爆带信号反响功用电磁阀类型编制：
　　ZCF58-15HBX,ZCF31-20HBX,ZCF31-25HBX,ZCF31-32HBX,ZCF31-40HBX,ZCF31-50HBX,ZCF58-65HBX,ZCF31-80HBX,ZCF31-100HBX,ZCF31-125HBX,ZCF31-150HBX,ZCF31-200HBX,ZCF58-250HBX,ZCF31-300HBX

国际电磁阀系列代号：TM
　　1、防爆型用“F”不是防爆不标明
　　2、常闭不标明;常开用“K”;自坚持用“Z”
　　3、直动式用“0”;分步直动式用“3”;先导式用“5”;快速急迫堵截“Q”
　　4、内螺纹用“1”;外螺纹用“2”;法兰用“8”;焊接用“6”;卡套用“9”
　　5、公称通径大小mm
　　6、真空用“Y”中低压0～6.4Mpa用“M”高压6.5～99Mpa用“H”超高压100Mpa以上用“G”
　　7、铸钢用“C”不锈钢用“B”四氟用“P”塑料用“S”
　　8、带信号反响功用用“X”带手动功用用“S”带止回功用用“D”
　　二位三通电磁阀标明：
　　一进一出：防爆用TMF3/3+其它应有的标明及代号
　　一进两出：防爆用TMF3/31+其它应有的标明及代号
　　两进一出：防爆用TMF3/32+其它应有的标明及代号
