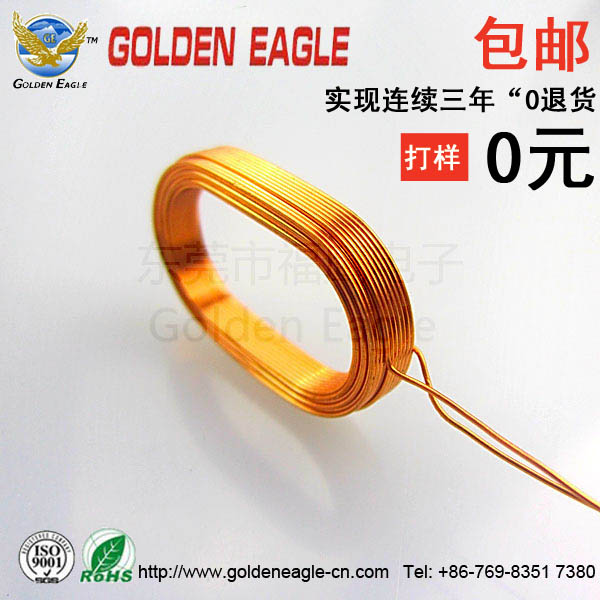

空心线圈的运用

空心线圈首要运用于感应接纳、调焦、磁卡、磁头、大电流线圈、低压电器、工业操控、家用电器、轿车电子、SMT贴装、手机、无线收发、电子导航器、电源调整器、放大器、供应器及滤波等范畴。空心线圈的首要参数

1、电感量

电感量L是线圈自身的固有特性，与电流大小无关。电感量一般以特定的称谓标明。

2、感抗

电感线圈对交流电流阻挠作用的大小称感抗XL，单位是欧姆。

3、质量要素

质量要素Q是表明线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。

线圈的Q值越高，回路的损越愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯致使的损耗，高频趋肤效应的影响等要素有关。线圈的Q值一般为几十到几百。

4、分布电容

线圈的匝与匝间、线圈与底版、线圈与屏蔽罩间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因此线圈的分布电容越小越好。

空心线圈的作用

1、空心线圈阻流作用

空心线圈线圈中的自感电动势老是与线圈中的电流改动抗。空心线圈对交流电流有阻挠作用,阻挠作用的大小称感抗xl，单位是欧姆。它与电感量l和交流电频率f的关系为xl=2πfl。

2、调谐与选频作用

空心线圈与电容器并联可构成lc调谐电路。即电路的固有振荡频率f0与非交流信号的频率f持平，则回路的感抗与容抗也持平，所以电磁能量就在电感、电容来回振荡，这lc回路的谐振表象。谐振时电路的感抗与容抗等值又反向，回路总电流的感抗最小，电流量最大（指 f="f0"的交流信号），lc谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。

空心线圈的设备和运用留心事项

任何电子设备中的电子元器件设备板，都是通过工程技术人员根据运用的各种元器件的功用特征，精心安排、全部计划、合理计划出来的。作为空芯线圈的运用设备者，留心如下的几个问题就可以了。

(1)空心线圈的设备方位应符合计划需要

空心线圈的设备方位与其他各种元器的相对方位要符合计划的规矩，否则将会影响整机的正常工作。例如，简略的半导体收音机中的高频阻流圈与磁性天线的方位要恰当安排合理；天线空芯线圈与振荡空芯线圈应互相垂直，这就防止了互相耦合的影响。

(2)空心线圈在设备前，要进行外观检查

运用前，应检查空芯线圈的结构是不是健壮，线匝是不是有松动和松脱表象，引线接点有无松动，磁芯旋转是不是活络，有无滑扣等。这些方面都检查合格后，再进行设备。

(3)空心线圈在运用进程需要微调的，应考虑微调方法

有些空心线圈在运用进程中，需要进行微调，依托改动空心线圈圈数又很不便当，因此，选用时应考虑到微调的方法。例如单层空心线圈可选用移开靠端点的数困空心线圈的方法，即预先在空心线圈的一端绕上3圈～4圈，在微调时，移动其方位就可以改动电感量。实践证明，这种调度方法可以完结微调±2％－±3％的电感量。运用在短波和超短波回路中的空芯线圈，常留出半圈作为微调，移开或折转这半圈使电感量发作改动，完结微调。多层分段空芯线圈的微调，可以移动一个分段的相对距离来完结，可移动分段的圈数应为总圈数的20％－30％。实践证明：这种微调规划可达10％－15％。具有磁芯的空芯线圈，可以通过调度磁芯在空心线圈管中的方位，完结空芯线圈电感量的微调。

(4)运用空心线圈应留心坚持原空心线圈的电感量

空心线圈在运用中，不要随意改动空心线圈的形状。大小和空心线圈间的距离，否则会影响空心线圈正本的电感量。尤其是频率越高，即圈数越少的空心线圈。所以，当时在电视机中选用的高频空心线圈，一般用高频蜡或其他介质资料进行密封固定。其他，应留心在修补中，不要随意改动或调整原空心线圈的方位，防止致使失谐毛病。

(5)可调空心线圈的设备应便于调整

可调空心线圈应设备在机器的易于调度的方位，以便于调整空心线圈的电感量到达最佳的工作状况。
