当前位置： 首页 > 公司新闻电磁线圈线材基础知识

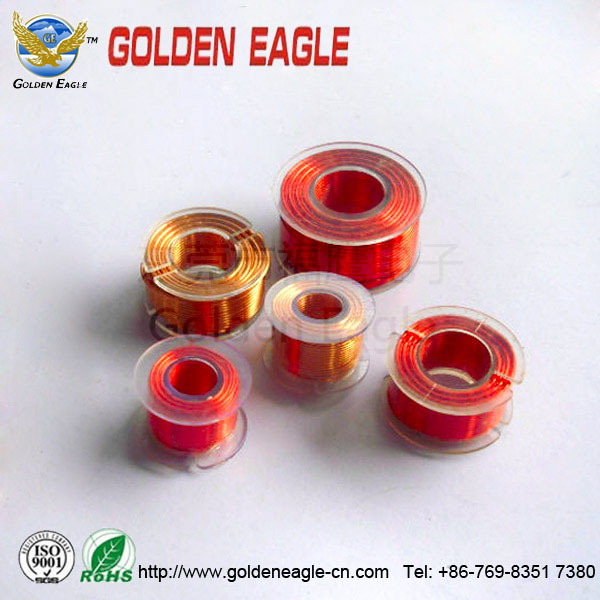

一、电磁线圈漆包线的定义(自粘漆包线＆非自粘漆包线）:
电磁线圈漆包线的制作是在高纯度,高导电率的导体上披覆一层绝缘涂料, 即:导体+绝缘漆=非自粘漆包线
导体+绝缘漆+胶层=自粘漆包线
二、电磁线圈线材的分类及结构：
1.电磁线圈线材按其导体的材质的不同可分为:
铜线(Copper)，铝线(AL)，铜包铝线(C.C.A),多股线 ，如图示:
2. 电磁线圈线材按绝缘漆的厚度分类：
* 若以CNS(中国国家标准)或JIS(日本工业标准)标准来讲,其绝缘漆的厚度,可分为0种，1种, 2种, 3种线,其中0种线绝缘漆最厚, 3种线绝缘漆最薄；
* 若以IEC(国际电工委员会)标准来讲，分Grade1,Grade2,Grade3；
* 若以NEMA(国际电气制造业协会)标准来讲,分Single.Heary.Triple .Type1.Type2. Type3
* 因不同客户有不同的要求，所以可选用不同标准的线材
因此，在判定时一定要根据对应的标准进行
3.电磁线圈线材按绝缘漆的特性可分为:
* PEI(聚亚胺聚脂漆包线)------以Polyester-imide树脂为主体的油脂为绝
缘皮膜烤漆於导体而成;其的耐热等级为180℃(H级).
* UEW(聚胺基甲酸脂漆包线)------以Polyester-thane树脂为主体的油脂为
绝缘皮膜烤漆於导体而成;其的最大特性为可直接焊锡且耐热等级为 130℃(B级).
* PEW(聚脂漆包线) ------以Polyester树脂为主体油脂为绝缘皮膜烤漆於导体而成;其的耐热等级为155℃(F级) * AIW(聚亚胺漆包线)------以Polyamide-imide树脂为主体油脂为绝缘皮膜烤漆於导体而成;其的耐热等级为200℃(H+级)。
* SBUEW/SF.BW ( 自粘性,直焊性漆包线 )——最大特性是在热或溶剂作用下根据治具形状可自行粘合成不同形状以及可直接焊锡,其耐热等级为130℃(B级).
* Lock（溶剂型自融性聚胺脂漆包线）------ 其的耐热级为180℃-200℃(H-H+级).
* Lock Y1/Y3/Y5（热风型自融性聚胺脂漆包线）------耐热温度不一样，其的耐热级由140℃-180℃(-H级).
5. 电磁线圈线材按粘着方式可分为:
酒精线--------在酒精作用下自行粘合的线材
热风线--------经过热的作用下自行粘合的线材
双用线--------在酒精或热的作用下自行粘合的线材.
三、电磁线圈线材的标识方式:
1. -"D":表示直焊性,即不剥漆可直接焊锡
2. - "R"Or - "N":表示色泽,R Red(红色); N Nature(原色);
3. +"B":表示胶层的融着温度为130℃;
4. +"N":表示被覆尼龙
5. -"L"/"CL"or "LS":表示低温焊锡
6. -"SL":表示超低温焊锡
7. -"F":Or - "H":表示F级Or H级漆包线.
8."HT":表示高张力漆包线.9.-"LZ":表示绞线.
如:
* 2 UEW + B------ 2种130℃的聚胺基甲酸脂漆包线. 2为 2种线 B为 融着温度为130℃. UEW为绝缘漆为聚胺基甲酸脂漆包线.
* 3 UEW – SL------3种超低温焊锡聚胺基甲酸脂漆包线.
3为 3种线 SL为超低温焊锡 UEW为绝缘漆为聚胺基甲酸脂漆包线
* 2 DS - U P(H) ------2种溶剂热风/热风性自融聚胺基甲酸脂漆包线.
2为 2种线 H为融着的方式为热风 P为融着的方式为溶剂与热风
U为绝缘漆为聚胺基甲酸脂漆包线 DS为自融性线材的商品名.
* LOCKHTW------溶剂型高张力漆包线
HTW为高张力线 Lock为融着方式为溶剂型
五、电磁线圈线材专业名词
1.导体直经(Conductor Diameter or lnner diameter). 简称:C.D or I.D,即:裸铜或导体的直径.
1.导体直经(Conductor Diameter or lnner diameter). 简称:C.D or I.D,即:裸铜或导体的直径.
2.完成外径(Overall Diameter):
简称:O.D, 即,附有漆膜和胶层后的成品尺寸,也就是说完全一根线的尺寸.
3.针孔(PIN Hole) :以目视不能辨别之漆膜小孔
4.粘着性（Bond Strength): 指通过加热或使用某种溶剂方式使漆包线的漆膜与漆膜间相互粘着并达到一定的要求 5.导体电阻(Resistance):以导体电阻试验机测定,再换算成20℃时之数值表示之.
6.标签写明Φ0.25; Φ0.027; Φ0.161表示I.D(导体直径)为0.25 mm; 0.027mm; 0.161mm; 即：表示的值均为该漆包线的导体直径大小。
六.电磁线圈线材的检验项目及方法(参照JIS 3003:1999)
1.包装、外观:包装是否符合防潮，防损要求；外箱是否完整，整轴以目视检查其的标识与外箱是否一致，线轴是否完好，排列是否整齐，有无伤痕,污物,自粘,异色,颗粒等;
2.尺寸:用最小刻度1/1000mm之测定用具(但指尺寸是1/100mm之位数，也就是有效位数为小数点二位时)，即分厘卡测量;圆线： 取长约15cm的线材，以360。的每120。处的外径，求其平均值即为完成外径，接着用打火机或片碱将漆膜去除后，再用同样的方法测试之。
*1 ) 当单点超规格时即为不良
*2)当 0.25mm≤ ID ≤0.07mm时和铝线不须测量导体直径
扁平线：取约80cm 的线材，每隔约30cm测试其宽度与厚度
* 当单点超规格时即为不良
3.针孔:导体径0.06mm以下,取1.5M，导体径0.07mm以上,取6M, 加热处理法：置於规定温度(125±3℃)之恒温槽中保持约10分钟, 取出不得弯曲,伸拉,再浸入3%之酚酞,酒精溶液之适量,滴於0.2%之食盐水,以溶液为正极, 线材为负极,导以12VDC 1分钟,常温法：将取得的样品放于同上的溶剂中，按同上的方法，检查所发生的针孔数，超规格即为不良。 4.电阻:取长1M的线材,放於10 ~35℃的环境中,待恒温时, 进行测定取值按公式换算成20℃时之测定值。
附：温度换算系数表，其中：铜包铝线按铜的换算系数进行：
附：温度换算系数表，其中：铜包铝线按铜的换算系数进行：
七.常见单位的换算
1 inch = 25.4mm九、拿取线材的注意事项：
1、在拿取线材时决不可接触线的表面，即用线轴顶部的把手提取线轴
2、不要把线轴斜放进纸箱内，必须垂直放入
3、不可撕毁线轴表面的标识,避免混料
八、电磁线圈线材生产工艺
铜线的加工工艺 铜矿→冶炼→铸造→铜杆→拉伸
拉伸→软化→涂漆→烘烤→冷却→润滑→收线
