四、 电感在电路中的作用

        基本作用：滤波、振荡、延迟、陷波等
         形象说法：“通直流，阻交流”

     细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗变换等。
         由感抗XL=2πfL知,电感L越大，频率f越高，感抗就越大。该电感器两端电压的大小与电感L成正比，还与电流变化速度△i/△t
         成正比，这关系也可用下式表示：
        电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可用下式表示：WL=1/2 Li2 。
        可见，线圈电感量越大，流过越大，储存的电能也就越多。
          电感的符号
        电感量的标称：直标式、色环标式、无标式
         电感方向性：无方向
        检查电感好坏方法：用电感测量仪测量其电感量；用万用表测量其通断，理想的电感电阻很小，近乎为零。

五、 电感的型号、规格及命名。
        国内外有众多的电感生产厂家，其中名牌厂家有SAMUNG、PHI、TDK、****X、VISHAY、NEC、KEMET、ROHM等。
         5.1 片状电感
         电感量：10NH～1MH
         材料：铁氧体 绕线型陶瓷叠层
         精度： J=±5% K=±10%M=±20%
         尺寸： 0402 0603 08051008 1206 1210 1812 1008=2.5mm*2.0mm
      1210=3.2mm*2.5mm
         个别示意图：  贴片绕线电感          贴片叠层电感
         5.2 功率电感
         电感量：1NH～20MH
         带屏蔽、不带屏蔽

     尺寸：SMD43、SMD54、SMD73、SMD75、SMD104、SMD105；RH73/RH74/RH104R/RH105R/RH124；CD43/54/73/75/104/105；
         个别示意图：贴片功率电感              屏蔽式功率电感
         5.3 片状磁珠
         种类：CBG（普通型）阻抗：5Ω～3KΩ
         CBH（大电流）阻抗：30Ω～120Ω
         CBY（尖峰型）阻抗：5Ω～2KΩ
         个别示意图：贴片磁珠                    贴片大电流磁珠

        规格：0402/0603/0805/1206/1210/1806（贴片磁珠）
        规格：SMB302520/SMB403025/SMB853025（贴片大电流磁珠）
         5.4 插件磁珠
         规格：RH3.5


         规格 A B C 阻抗值(Ω)
           10mHz 100mHz
           RH3.5X4.7X0.8 3.5±0.15 4.7±0.3 62±2 20 45
           RH3.5X6X0.8 3.5±0.15 6±0.3 62±2 25 65
           RH3.5X9X0.08 3.5±0.15 9±0.3 62±2 40 105
        5.5 色环电感
         电感量：0.1uH～22MH
        尺寸：0204、0307、0410、0512
        豆形电感：0.1uH～22MH
        尺寸：0405、0606、0607、0909、0910
         精度：J=±5% K=±10%M=±20%
         精度：J=±5% K=±10%M=±20%
        插件的色环电感                读法：同色环电阻的标示
         5.6 立式电感
         电感量：0.1uH～3MH
        规格：PK0455/PK0608/PK0810/PK0912

         5.7轴向滤波电感
        规格：LGC0410/LGC0513/LGC0616/LGC1019
        电感量：0.1uH-10mH。
         额定电流：65mA~10A。
        Q值高，价位一般较低，自谐振频率高。

         5.8 磁环电感
        规格：TC3026/TC3726/TC4426/TC5026
        尺寸（单位mm）：3.25~15.88

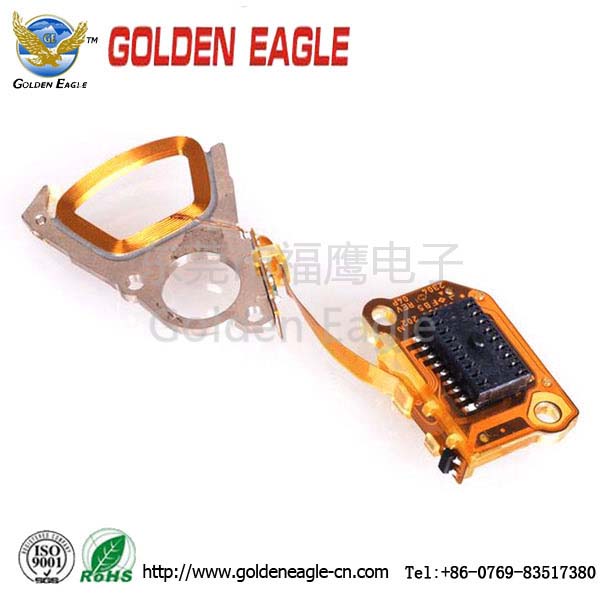

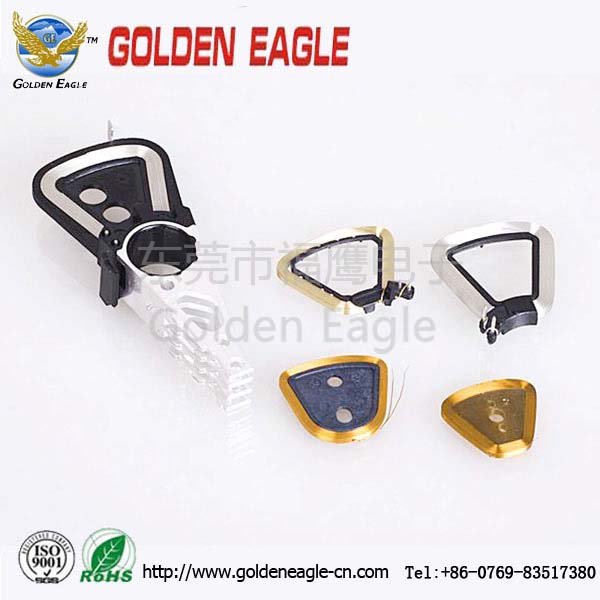

       5.9 空气芯电感

     空气芯电感为了取得较大的电感值，往往要用较多的漆包线绕成，而为了减少电感本身的线路电阻对直流电流的影响，要采用线径较粗的漆包线。但在一些体积较少的产品中，采用很重很大的空气芯电感不太现实，不但增加成本，而且限制了产品的体积。为了提高电感值而保持较轻的重量，我们可以在空气芯电感中插入磁心、铁心，提高电感的自感能力，借此提高电感值。目前，在计算机中，绝大部分是磁心电感。
 六、电感在电路中的应用

     电感在电路最常见的功能就是与电容一起，组成LC滤波电路。我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流”的功能。如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号将被电容变成热能消耗掉；变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。
          LC滤波电路

     在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。而且附近一般有几个高大的滤波铝电解电容，这二者组成的就是上述的LC滤波电路。另外，线路板还大量采用“蛇行线＋贴片钽电容”来组成LC电路，因为蛇行线在电路板上来回折行，也可以看作一个小电感。
